Lab AMS Hub – Bambu Lab

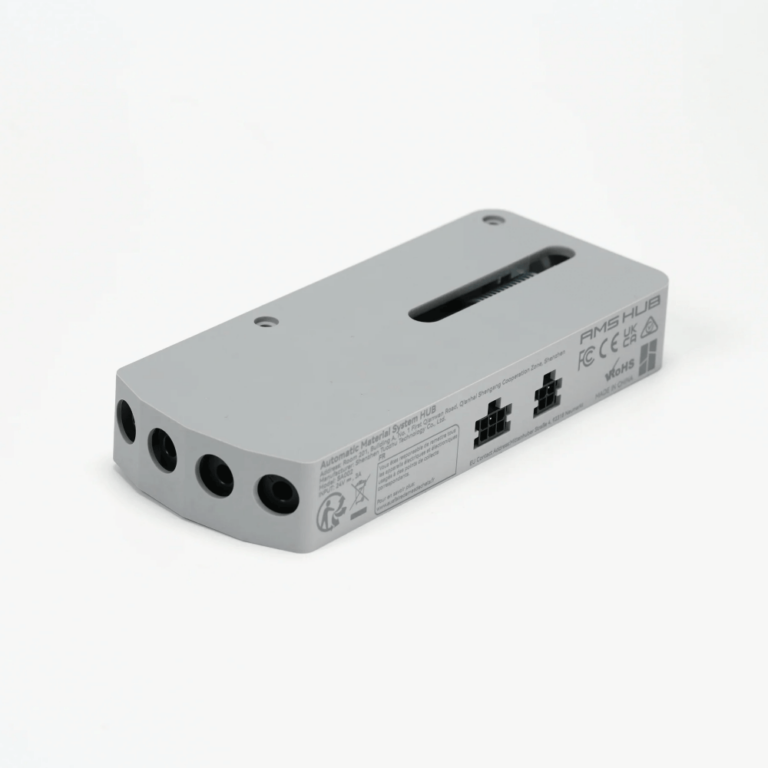

O AMS Hub é utilizado para expandir o número de AMS ligados às impressoras da série Bambu X1 de 1 (4 canais) para um máximo de 4 (16 canais) para melhorar a velocidade de reabastecimento através das suas múltiplas unidades AMS e suportar a redundância de um sinal tamponado.

Nota:

• Para múltiplas unidades AMS ou AMS 2 PRO, é necessário o AMS Hub em vez do filament buffer.
• Caso tenha uma P1S ou X1 sem AMS, e pretender ligar a uma AMS ou AMS 2 PRO, precisa de adquirir os seguintes componentes:

AMS 2 Pro Upgrade Kit 1 (para poderem usar apenas 1 AMS):

AMS Buffer
Bus cable
AMS 2 Pro Switching Adapter (transformador opcional, necessário apenas para secar o filamento)
PTFE Tube Coupler (3 pcs) – Bambu Lab
Bambu PTFE Tube (3pcs 370mm*1+550mm*2)

AMS 2 Pro Upgrade Kit 2 (para poderem usar múltiplos AMS):

AMS Hub
Bus cable
AMS 2 Pro Switching Adapter (transformador opcional, necessário apenas para secar o filamento)
PTFE Tube Coupler (3 pcs) – Bambu Lab
Bambu PTFE Tube (3pcs 370mm*1+550mm*2)

Na Caixa:

– Cabo Bus 4x – 6 pinos

– Tubo 1xPTFE

– 2x Parafuso M3 x 28

Veja o artigo Wiki : Ligar AMS Hub e Multi-AMS

Instalação:

-Instale o AMS Hub na parte de trás da impressora, substituindo o buffer de Filamento se tiver um, e use o cabo Bambu de 4 pinos correspondente para ligar à impressora, use o cabo Bambu de 6 pinos para ligar ao primeiro AMS, depois continue a usar o cabo de 6 pinos para ligar o restante AMS em série.

-Utilizar o tubo de PTFE correspondente para ligar o AMS Hub e o conector do tubo de ar na parte de trás da impressora, o tubo deve passar entre a ficha de 4 pinos e o suporte da bobina para reduzir a resistência.

-De acordo com a colocação do AMS e da impressora, pode escolher o comprimento adequado do tubo PTFE para ligar o AMS e o AMS Hub. O tubo deve ser o mais curto possível e evitar o enrolamento para reduzir a resistência de alimentação.

Especificação:

Materiais: Plástico, metal, placa de circuito impresso
Entrada: 24V 3A
Tamanho da embalagem: 250 x 235 x 96 mm
Peso: 700g
Cor: cinzento

Compatibilidade:

X1 Series and P1P
