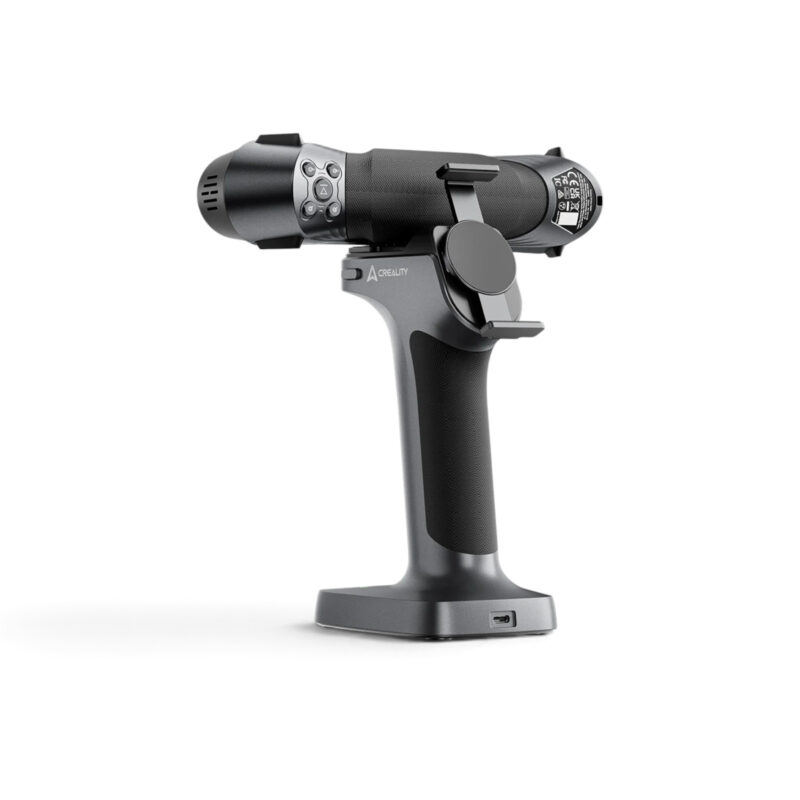

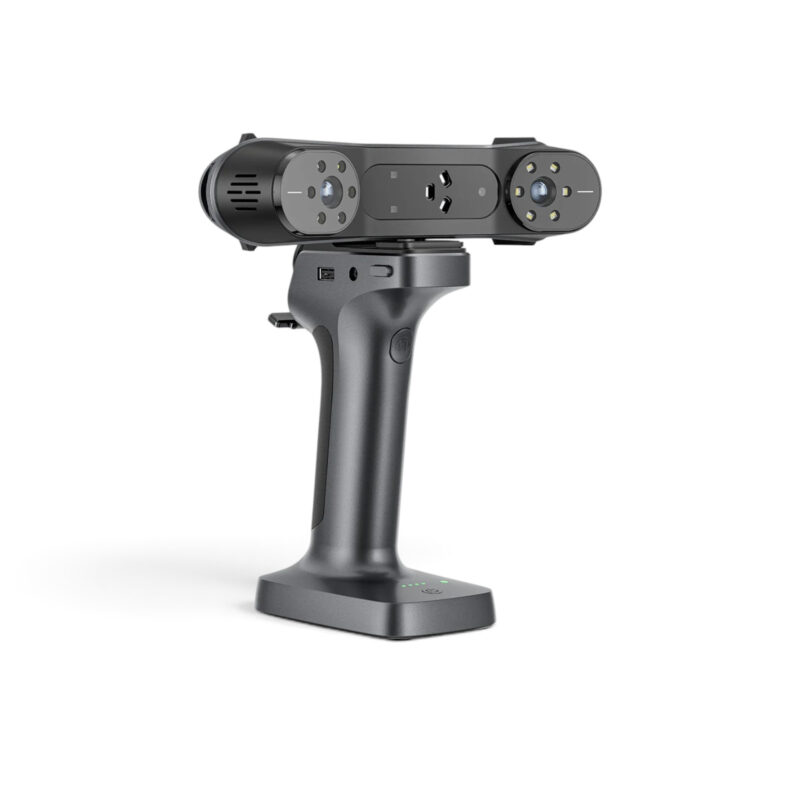

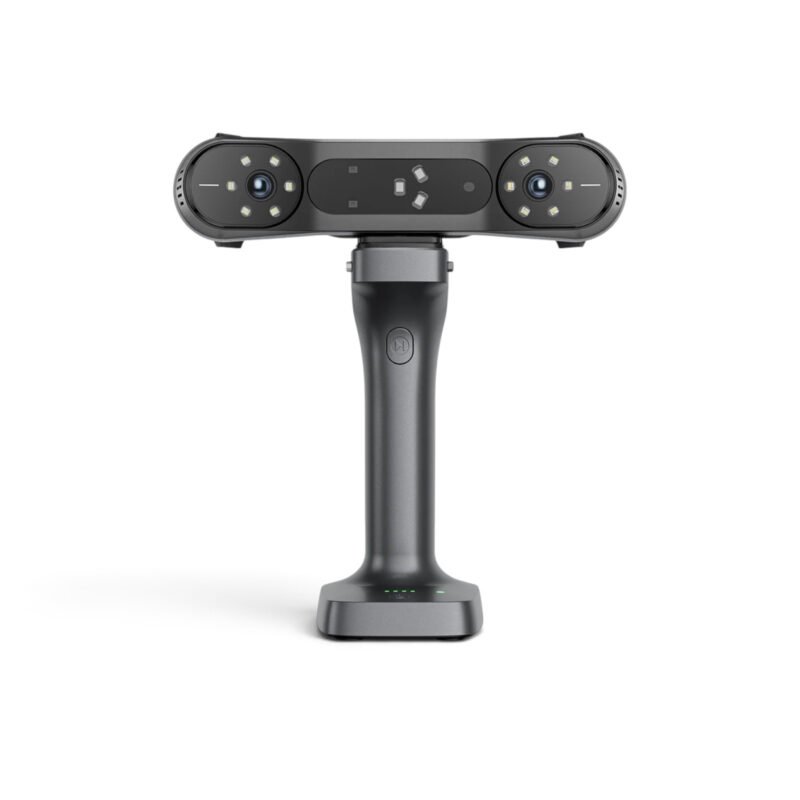

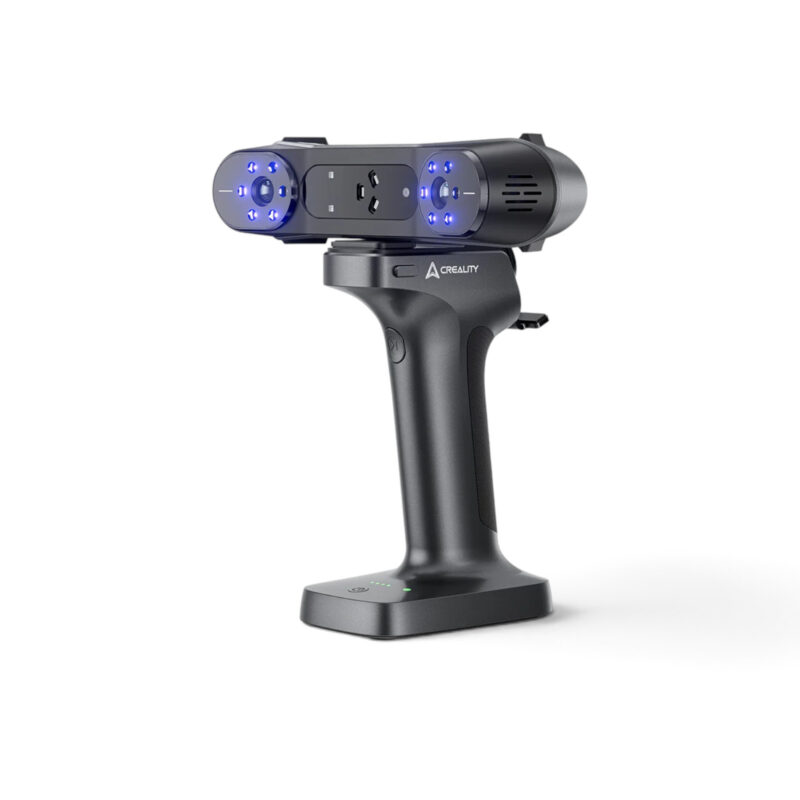

Scanner 3D Creality RaptorX

O Creality RaptorX é um scanner 3D profissional híbrido e sem fios, desenvolvido para aplicações que exigem elevada precisão, rapidez e versatilidade na digitalização de objetos de diferentes dimensões.

Combina 34 linhas de laser azul cruzadas, 7 linhas de laser azul paralelas e luz estruturada NIR, permitindo alternar entre digitalização rápida, captura de elevado detalhe e digitalização sem marcadores em objetos compatíveis.

Com uma precisão de até 0,02 mm, aquisição de até 1.020.000 medições por segundo em laser azul e funcionamento sem fios através do Scan Bridge incluído, o RaptorX é uma solução avançada para engenharia inversa, inspeção, indústria automóvel, desenvolvimento de produto, moldes, impressão 3D e digitalização de objetos de grandes dimensões.

Precisão profissional até 0,02 mm

Nos modos de laser azul, o Creality RaptorX consegue atingir uma precisão de digitalização de até 0,02 mm, proporcionando uma elevada fidelidade na captura de peças técnicas e geometrias complexas.

A precisão volumétrica de 0,02 mm + 0,06 mm/m ajuda a manter a consistência dimensional ao longo de objetos de maiores dimensões.

É especialmente indicado para:

• Engenharia inversa;
• Inspeção dimensional;
• Desenvolvimento de produto;
• Reprodução de componentes;
• Digitalização para CAD;
• Moldes e ferramentas;
• Componentes automóveis;
• Impressão 3D;
• Documentação técnica.

Sistema híbrido com 34 + 7 linhas de laser azul e NIR

O RaptorX oferece três modos principais de digitalização, permitindo adaptar o scanner ao tipo de objeto e ao nível de detalhe pretendido.

7 linhas de laser azul paralelas

O modo de 7 linhas paralelas foi desenvolvido para trabalhos de elevada precisão e detalhe.

Permite captar pequenos componentes, superfícies técnicas e geometrias complexas com elevada definição.

É indicado para:

• Pequenas peças mecânicas;
• Ferramentas;
• Moldes;
• Encaixes;
• Componentes técnicos;
• Detalhes funcionais;
• Engenharia inversa.

A taxa de aquisição pode atingir aproximadamente 420.000 medições por segundo.

34 linhas de laser azul cruzadas

O modo de 34 linhas cruzadas permite cobrir uma área muito maior em cada passagem.

Foi desenvolvido para aumentar a velocidade de digitalização em objetos médios e grandes.

A taxa de aquisição pode atingir aproximadamente 1.020.000 medições por segundo, permitindo captar rapidamente superfícies extensas.

Este modo é especialmente indicado para:

• Componentes automóveis;
• Carroçarias;
• Moldes de grandes dimensões;
• Esculturas;
• Equipamentos industriais;
• Peças de máquinas;
• Mobiliário;
• Objetos de grande formato.

Luz estruturada NIR

O modo de luz estruturada por infravermelhos NIR oferece uma área de captura mais ampla e permite digitalizar determinados objetos sem marcadores.

É especialmente indicado para:

• Rostos;
• Corpo humano;
• Esculturas;
• Arte;
• Património;
• Mobiliário;
• Objetos orgânicos;
• Objetos de grande formato;
• Realidade virtual;
• Realidade aumentada.

No modo NIR, a taxa de aquisição pode atingir aproximadamente 3.580.000 medições por segundo.

Digitalização desde 5 mm até 4000 mm

O Creality RaptorX foi desenvolvido para trabalhar com objetos de dimensões muito diferentes.

Nos modos de laser azul, é possível digitalizar objetos com dimensões mínimas de aproximadamente 5 × 5 × 5 mm.

O sistema híbrido permite trabalhar com objetos até aproximadamente 4000 × 4000 × 4000 mm.

Isto permite digitalizar:

• Pequenos componentes;
• Ferramentas;
• Peças mecânicas;
• Figuras;
• Moldes;
• Esculturas;
• Pessoas;
• Componentes automóveis;
• Motas;
• Veículos;
• Equipamentos industriais;
• Objetos de grande formato.

Digitalização sem fios com Scan Bridge incluído

O Creality Scan Bridge está incluído com o RaptorX.

Este sistema transforma o scanner numa solução de digitalização sem fios, proporcionando maior liberdade de movimentos em redor do objeto.

A transmissão através de Wi-Fi 6 de 5 GHz permite enviar os dados da digitalização para o computador sem necessidade de manter um cabo ligado ao scanner.

Esta funcionalidade é especialmente útil para:

• Veículos;
• Pessoas;
• Esculturas;
• Equipamentos industriais;
• Objetos de grandes dimensões;
• Trabalhos no exterior;
• Digitalização a 360°;
• Locais onde um cabo limitaria os movimentos.

Smartphone como ecrã de acompanhamento

O Scan Bridge inclui um suporte magnético para smartphone.

Durante a utilização sem fios, o smartphone pode ser utilizado como ecrã para acompanhar a digitalização através do espelhamento da interface do computador.

É possível visualizar:

• A nuvem de pontos;
• O progresso da digitalização;
• A distância ao objeto;
• O estado do seguimento;
• A exposição;
• As áreas já captadas.

Esta configuração facilita a utilização do scanner quando o computador está afastado do objeto.

Bateria integrada para maior autonomia

O Scan Bridge utiliza duas baterias de 5000 mAh, permitindo utilizar o scanner sem ligação permanente a uma fonte de alimentação.

A capacidade total proporciona uma solução adequada para sessões prolongadas e trabalhos de campo.

O sistema suporta carregamento rápido até 30 W através de USB-C.

Tecnologia One-Shot 3D

O Creality RaptorX utiliza tecnologia One-Shot 3D, desenvolvida para melhorar a estabilidade durante a digitalização manual.

Cada fotograma contém informação tridimensional, ajudando a reduzir o impacto dos movimentos naturais da mão.

Esta tecnologia ajuda a evitar:

• Perdas frequentes de seguimento;
• Desalinhamentos;
• Interrupções durante a captura;
• Necessidade de repetir áreas;
• Erros provocados por movimentos ligeiros.

Digitalização de objetos escuros e metálicos

Os modos de laser azul permitem digitalizar diversos objetos escuros ou metálicos sem necessidade de aplicação de spray.

Esta funcionalidade reduz o tempo de preparação e é especialmente útil para:

• Peças automóveis;
• Componentes metálicos;
• Ferramentas;
• Moldes;
• Equipamentos industriais;
• Objetos pretos;
• Superfícies pintadas;
• Componentes mecânicos.

Materiais transparentes, translúcidos ou extremamente refletivos podem continuar a necessitar de spray de digitalização.

Excelente desempenho no exterior

O RaptorX foi desenvolvido para trabalhar também em ambientes com elevada luminosidade.

Os diferentes modos suportam:

• Até 50.000 lux com 7 linhas paralelas;
• Até 100.000 lux com 34 linhas cruzadas;
• Até aproximadamente 30.000 lux em NIR.

Esta resistência à luz ambiente torna o scanner adequado para digitalização de veículos, esculturas, componentes e equipamentos no exterior.

Captura de cor e textura

O RaptorX integra uma câmara de cor e iluminação auxiliar para captar textura.

O sistema inclui:

• 12 LEDs brancos para iluminação da superfície;
• 12 LEDs azuis para apoio aos modos de digitalização.

A captura de cor é indicada para:

• Arte;
• Património;
• Avatares;
• Realidade virtual;
• Realidade aumentada;
• Comércio eletrónico;
• Arquivo digital;
• Visualização de produtos;
• Criação de conteúdos.

Seguimento por marcadores nos modos de laser azul

Nos modos de 7 linhas paralelas e 34 linhas cruzadas, o RaptorX utiliza marcadores refletores para garantir um seguimento estável.

Em objetos pequenos, os marcadores podem ser colocados em redor da peça.

Em objetos maiores, podem ser distribuídos diretamente sobre a superfície.

O kit inclui marcadores de 3 mm e 6 mm.

Digitalização sem marcadores em NIR

O modo NIR pode utilizar a geometria ou textura do objeto para manter o seguimento.

Isto permite digitalizar diversos objetos sem necessidade de aplicar marcadores.

É especialmente útil para:

• Pessoas;
• Rostos;
• Esculturas;
• Objetos orgânicos;
• Mobiliário;
• Superfícies com geometria distinta.

Digitalização localizada de detalhes

O software permite realizar uma digitalização geral e posteriormente voltar a captar uma zona específica com maior definição.

Esta função é especialmente útil para:

• Logótipos;
• Roscas;
• Furos;
• Encaixes;
• Textos gravados;
• Pequenos mecanismos;
• Áreas funcionais;
• Zonas de ligação.

Desta forma, é possível reduzir o tempo total de digitalização sem perder detalhe nas áreas mais importantes.

CrealityScan

O Creality RaptorX utiliza o software CrealityScan, que permite controlar todo o processo de captura e processamento.

Entre as principais funcionalidades encontram-se:

• Digitalização em tempo real;
• Ajuste da exposição;
• Ajuste da intensidade do laser;
• Indicação da distância de trabalho;
• Seguimento por marcadores;
• Seguimento por geometria;
• Seguimento por textura;
• Alinhamento de várias digitalizações;
• Fusão de nuvens de pontos;
• Remoção de ruído;
• Criação de malha;
• Preenchimento de falhas;
• Aplicação de textura;
• Processamento automático;
• Digitalização localizada de detalhes;
• Exportação do modelo final.

Formatos de exportação

O RaptorX permite exportar modelos nos seguintes formatos:

• STL;
• OBJ;
• PLY;
• ASC.

Estes formatos permitem integrar as digitalizações em diferentes fluxos de trabalho de impressão 3D, modelação, engenharia inversa e inspeção.

Aplicações do Creality RaptorX

Engenharia inversa

Digitalize peças existentes e utilize a geometria captada como referência para reconstrução ou modificação em CAD.

Indústria automóvel

Capture painéis, componentes, carroçarias, acessórios, interiores e diferentes zonas de veículos.

Inspeção dimensional

Digitalize peças produzidas e compare posteriormente a geometria com o modelo CAD em software de inspeção.

Desenvolvimento de produto

Converta protótipos físicos e componentes existentes em modelos digitais.

Moldes e ferramentas

Digitalize moldes, dispositivos de fixação, ferramentas e componentes de produção.

Impressão 3D

Transforme objetos físicos em modelos digitais para reprodução, alteração, personalização ou fabrico aditivo.

Arte e património

Capture esculturas, peças artísticas e artefactos com geometria e textura.

Digitalização corporal

Utilize o modo NIR para digitalizar rostos e corpos para avatares, figuras personalizadas e aplicações digitais.

Principais características

• Scanner 3D profissional híbrido;
• Funcionamento por cabo ou sem fios;
• Scan Bridge incluído;
• Wi-Fi 6 de 5 GHz;
• Suporte magnético para smartphone;
• Precisão até 0,02 mm;
• Precisão volumétrica de 0,02 mm + 0,06 mm/m;
• Resolução até 0,02 mm;
• 7 linhas de laser azul paralelas;
• 34 linhas de laser azul cruzadas;
• Luz estruturada NIR;
• Até 420.000 medições/s com 7 linhas;
• Até 1.020.000 medições/s com 34 linhas;
• Até 3.580.000 medições/s em NIR;
• Velocidade até 60 FPS;
• Digitalização de objetos entre aproximadamente 5 e 4000 mm;
• Digitalização sem marcadores em NIR;
• Tecnologia One-Shot 3D;
• Captura de cor e textura;
• 12 LEDs brancos;
• 12 LEDs azuis;
• Digitalização de objetos escuros e metálicos;
• Funcionamento no exterior;
• IMU integrada;
• Placa de calibração em vidro;
• Exportação em STL, OBJ, PLY e ASC;
• Compatibilidade com Windows e macOS;
• Software CrealityScan.

Especificações técnicas

Requisitos de sistema

Windows

Recomendado:

• Windows 10 ou Windows 11 de 64 bits;
• Processador Intel Core i7 de 7.ª geração ou superior;
• Placa gráfica NVIDIA com pelo menos 6 GB de VRAM;
• 16 GB de memória RAM ou superior.

Para modelos grandes ou digitalizações com elevada densidade de pontos, recomenda-se utilizar uma placa gráfica mais potente e uma maior quantidade de memória RAM.

macOS

Recomendado:

• macOS compatível;
• Processador Apple Silicon M1, M2, M3 ou superior;
• 16 GB de memória RAM ou superior.

Conteúdo da embalagem

• Scanner 3D Creality RaptorX;
• Creality Scan Bridge;
• Placa de calibração em vidro de alta precisão;
• Sistema de libertação rápida;
• Suporte magnético para smartphone;
• Adaptador Wi-Fi 6;
• Transformador de alimentação;
• Adaptadores de tomada;
• Cabo de dados USB 3.0 Type-C para Type-A;
• Cabo de dados para Scan Bridge;
• Cabo de carregamento rápido;
• 40 folhas de marcadores refletores de 6 mm;
• 40 folhas de marcadores refletores de 3 mm;
• Adaptador USB Type-C;
• Pano de limpeza;
• Correia de segurança;
• Mala rígida de transporte;
• Guia de início rápido;
• Certificado de conformidade;
• Cartão de garantia.

Informação importante sobre os modos de digitalização

Os modos de 7 linhas paralelas e 34 linhas cruzadas utilizam marcadores refletores para manter o seguimento durante a digitalização.

O modo NIR permite seguir a geometria ou textura do objeto e pode ser utilizado sem marcadores quando a superfície apresenta características suficientes.

Superfícies transparentes, translúcidas, espelhadas ou extremamente refletoras podem necessitar de spray de digitalização para melhorar a captura.
