Revopoint Trackit SR – Sistema de Digitalização 3D Óptica Sem Fios para Medições de Alta Precisão

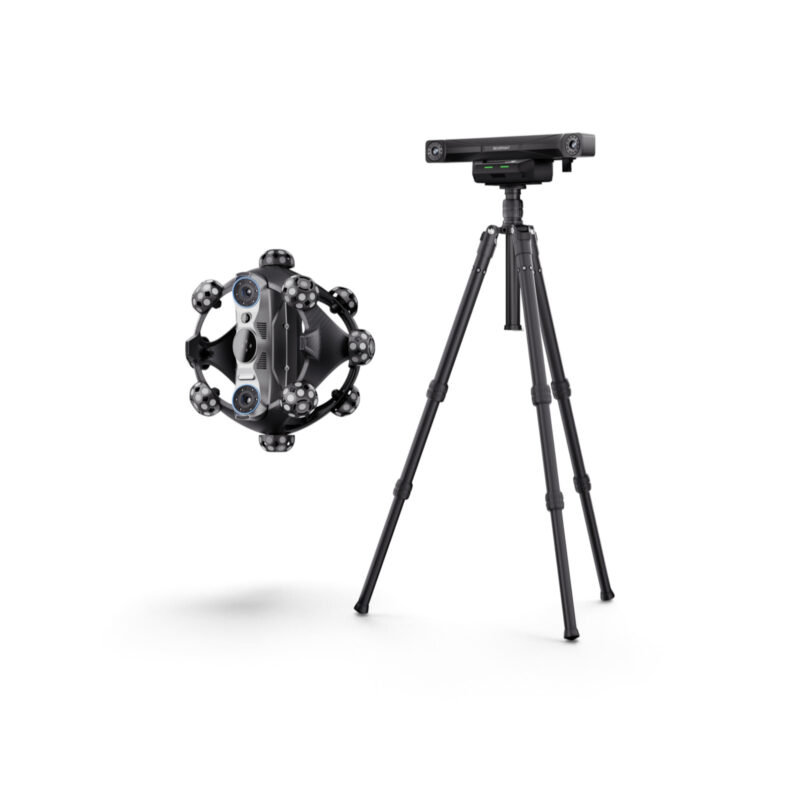

O Revopoint Trackit SR é um sistema profissional de digitalização 3D sem fios, ideal para a digitalização rápida e precisa de tudo, desde pequenos componentes a grandes objetos com até 4 metros de tamanho. Este sistema combina um scanner a laser de alto desempenho com um sistema de rastreamento óptico que monitoriza continuamente a posição do scanner, assegurando digitalizações estáveis com precisão excecional, sem a necessidade de colocar marcadores diretamente no objeto. Com uma precisão de quadro único de até 0,02 mm, precisão volumétrica de 0,02 mm + 0,04 mm/m, e uma velocidade de digitalização de até 2 milhões de pontos por segundo, o Trackit SR é ideal para aplicações industriais exigentes, como inspeção de qualidade, engenharia reversa, desenvolvimento de produtos e inspeção dimensional.

Edição Standard ou Edição CMM

O Revopoint Trackit SR está disponível em duas versões, ambas baseadas na mesma plataforma poderosa de digitalização.

• Edição Standard: projetada para digitalização de alta precisão, engenharia reversa e inspeção de qualidade óptica.
• Edição CMM: inclui suporte para medição tátil (Máquina de Medição por Coordenadas). Ao combinar a digitalização 3D óptica com sondagem de contato, os utilizadores podem realizar inspeções dimensionais altamente precisas, mesmo em geometrias onde a sonda de toque oferece maior precisão ou onde a digitalização óptica tem limitações. Esta edição é particularmente adequada para inspeções de qualidade avançadas em ambientes de fabrico.

Precisão de Grau Metrológico

O sistema oferece uma precisão de medição excecional de grau industrial. Com uma precisão de quadro único de até 0,02 mm e precisão volumétrica de 0,02 mm + 0,04 mm/m, garante resultados de medição fiáveis e rastreáveis.

Três Modos de Laser Otimizados

Equipado com tecnologia de laser azul, o Trackit SR oferece três modos de digitalização versáteis:

• Modo Fino: 30 linhas de laser cruzadas para captura de dados rápida e detalhada.
• Modo Longo: 17 linhas de laser paralelas para digitalizações de grandes objetos.
• Modo de Cavidades Profundas: uma linha de laser para capturar cavidades profundas e áreas de difícil acesso.

Velocidade de Digitalização Relâmpago

Com uma velocidade de digitalização de até 2.000.000 pontos por segundo, o sistema captura geometrias complexas e superfícies grandes em tempo mínimo.

Volume de Rastreamento Óptico Amplo

O sistema profissional de rastreamento sem fios proporciona um volume de rastreamento óptico generoso de até 3 m³, tornando-o ideal para objetos com tamanhos que variam entre 10 mm e 4 metros.

Liberdade Sem Fios e Design Robusto

Equipado com Wi-Fi 6 para comunicação rápida, estável e totalmente sem fios. O scanner possui uma estrutura durável em fibra de carbono e uma carcaça em policarbonato resistente, projetada para ambientes industriais exigentes.

Projetado para a Indústria

Ideal para inspeção de qualidade, engenharia reversa e desenvolvimento de produtos. Os dados capturados podem ser exportados diretamente para formatos universais, incluindo PLY, OBJ, STL, ASC, 3MF, GLTF e FBX, integrando-se perfeitamente no teu fluxo de trabalho CAD/CAM.

Fluxo de Trabalho Sem Fios para Aplicações Industriais

Tanto o scanner como o rastreador comunicam via Wi-Fi 6, minimizando a gestão de cabos e tornando o sistema fácil de usar tanto no chão de fábrica como em locais dos clientes. Os dados capturados podem ser exportados em formatos como PLY, OBJ, STL, ASC, 3MF, GLTF e FBX, garantindo integração com a maioria dos softwares de CAD, metrologia e engenharia reversa.
