Revopoint Trackit SR – Sistema de Digitalização 3D Óptica Sem Fios para Medidas de Alta Precisão

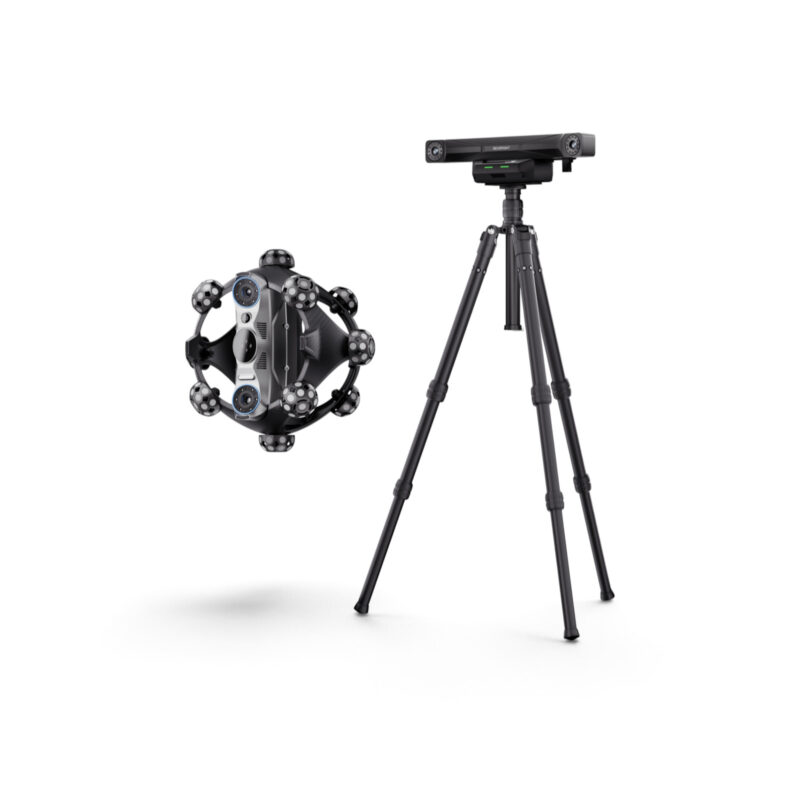

O Revopoint Trackit SR é um sistema profissional de digitalização 3D sem fios, projetado para uma digitalização rápida e precisa de objetos que variam desde pequenos componentes até grandes estruturas com até 4 metros de tamanho. Este sistema combina um scanner a laser de alto desempenho com um sistema de rastreamento óptico que monitora continuamente a posição do scanner, garantindo uma digitalização estável com precisão excecional, sem a necessidade de colocar marcadores diretamente sobre o objeto. Com uma precisão por quadro de até 0,02 mm, precisão volumétrica de 0,02 mm + 0,04 mm/m e uma velocidade de digitalização de até 2 milhões de pontos por segundo, o Trackit SR é ideal para aplicações industriais exigentes, como inspeção de qualidade, engenharia inversa, desenvolvimento de produtos e inspeção dimensional.

Edição Standard ou Edição CMM

O Revopoint Trackit SR está disponível em duas versões, ambas baseadas na mesma plataforma de digitalização poderosa.

• Edição Standard é projetada para digitalização de alta precisão, engenharia inversa e inspeção de qualidade óptica.
• Edição CMM adiciona suporte para medição tátil (Máquina de Medição por Coordenadas). Combinando a digitalização 3D óptica com sondagem de contacto, os utilizadores podem realizar inspeções dimensionais altamente precisas, mesmo em geometrias onde uma sonda de toque oferece maior precisão ou onde a digitalização óptica tem limitações. Esta edição é especialmente adequada para inspeções de qualidade avançadas em ambientes industriais.

Precisão de Grau Metrológico

O sistema oferece uma precisão de medição industrial excecional. Com uma precisão por quadro de até 0,02 mm e precisão volumétrica de 0,02 mm + 0,04 mm/m, assegura resultados de medição fiáveis e rastreáveis.

Três Modos de Laser Otimizados

Equipado com tecnologia de laser azul, o Trackit SR oferece três modos de digitalização versáteis:

• Modo Fino: 30 linhas de laser cruzadas para captura rápida de dados.
• Modo Longo: 17 linhas de laser paralelas para digitalizações altamente detalhadas.
• Modo de Cavidade Profunda: uma única linha de laser para áreas de difícil acesso.

Captura de Dados Rápida como um Raio

Com uma velocidade de digitalização de até 2.000.000 pontos por segundo, o sistema capta geometrias complexas e superfícies grandes em tempo mínimo.

Grande Volume de Rastreamento Óptico

O sistema de rastreamento óptico sem fios profissional proporciona um generoso volume de rastreamento de até 3 m³, tornando-o ideal para objetos com tamanhos que variam entre 10 mm e 4 metros.

Liberdade Sem Fios e Design Robusto

Equipado com Wi-Fi 6 para comunicação rápida, estável e completamente sem fios. O scanner possui uma estrutura de fibra de carbono durável e um invólucro de policarbonato robusto, projetado para ambientes industriais exigentes.

Projetado para a Indústria

Ideal para inspeção de qualidade, engenharia inversa e desenvolvimento de produtos. Com exportação direta para formatos universais, incluindo PLY, OBJ, STL, ASC, 3MF, GLTF e FBX, os dados capturados integram-se perfeitamente no fluxo de trabalho CAD/CAM.

Fluxo de Trabalho Sem Fios para Aplicações Industriais

Tanto o scanner quanto o rastreador comunicam via Wi-Fi 6, minimizando a gestão de cabos e facilitando o uso tanto no chão de fábrica quanto em locais do cliente. Os dados capturados podem ser exportados em formatos PLY, OBJ, STL, ASC, 3MF, GLTF e FBX para integração sem problemas com a maioria dos softwares CAD, de metrologia e de engenharia inversa.

Especificações
