LGX Large Gears eXtruder (com motor LDO Nema17 ) – Bondtech

A Bondtech LGX™ Large Gears eXtruder é o primeiro dos nossos alimentadores de filamentos utilizando a nova Tecnologia de Dupla Transmissão da Bondtech baseada em engrenagens de transmissão de maior dimensão.

7 novas características num eXtruder da Bondtech:

Rodas de transmissão maiores, para uma maior aderência do filamento;
Alavanca de pré-tensão do filamento, para resultados repetidos;
Tomada de interface multi-funções, para troca rápida de ferramentas ou aplicações;
Janelas de manutenção das rodas motrizes, para fácil limpeza;
Desenho compacto, leve e simétrico, para maior desempenho e compatibilidade;
Padrões múltiplos de furos de montagem, para uma configuração fácil e flexível;
Um pequeno passo para um Futuro mais verde, caixas artesanais sem branqueamento e sem revestimento.

Pode ler mais sobre as novas características clicando aqui.

Cada extrusora LGX™ é fornecida com:

1x alimentador LGX™;
1x motor de passo de panqueca personalizada LDO Nema17 25mm
(com conector PH-06AWJ);
1x Ficha de Interface Bowden (com encaixe de metal roscado);
1x Ficha de Interface de Transmissão Directa (para Hotends de Engenharia de Fatias);
1x Chave Hex (ferramenta recomendada); 1x Chave Hex de 2mm;
1x Brochura de Informação da Linha de Produtos;
1x Autocolante Powered By Bondtech.

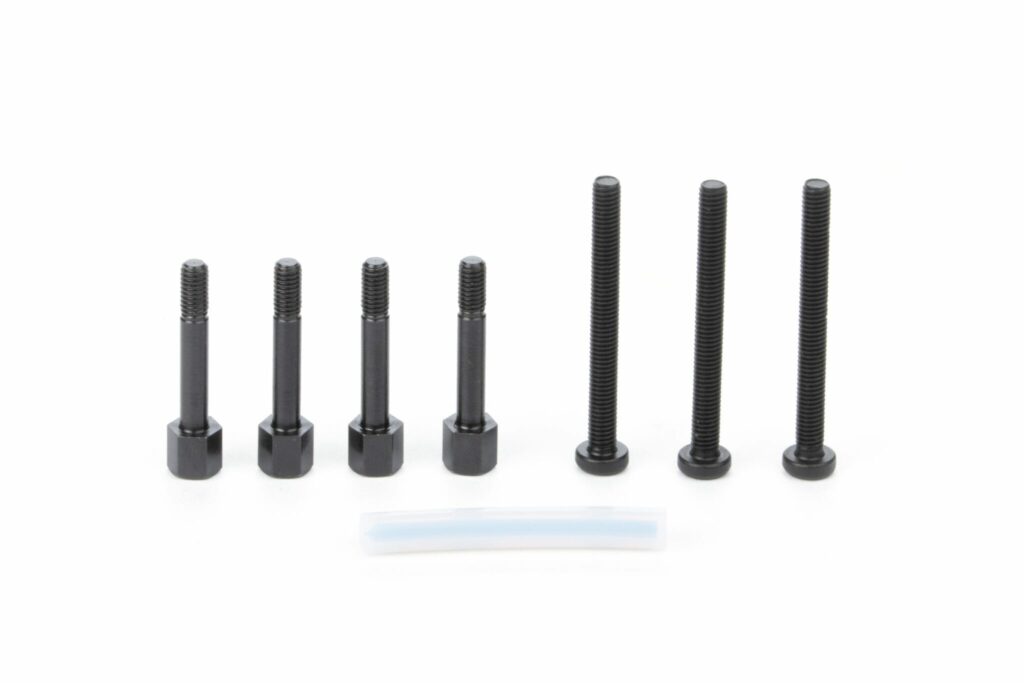

Agora, também com acessórios adicionais:

3x M3x30 mm Parafusos de cabeça baixa;
4x Pino M3x18 mm com 5mm de Hex com rosca M3x4;
Tubo de PTFE de 30mm para utilizar no Plug de Interface de Transmissão Directa.

Especificações técnicas, download de manuais e ficheiros: LINK

Extrusora e Motor Stepper andam juntos
De preferência, deve sempre utilizar a extrusora ligada ao motor passo-a-passo quando a montar numa impressora.

Se precisar de colocar uma placa entre o motor passo-a-passo e a extrusora, repare que precisa de parafusos mais compridos, e a espessura máxima suportada é de 3mm.

Esta imagem abaixo mostra que parafusos são usados no LGX, e os vermelhos são usados para fixar o motor passo-a-passo e a extrusora:

Para utilizar uma placa entre o motor passo-a-passo e a extrusora, é necessário substituir os parafusos de cabeça baixa M3x27 por 3 parafusos de cabeça baixa M3x30 que enviamos no saco de acessórios, que são compatíveis com placas de impressão de espessuras entre 2 e 3mm.
Não utilizar uma placa no meio sem utilizar os parafusos mais compridos.

4 PONTOS DE MONTAGEM ADICIONAIS
Utilizar os pinos fornecidos para substituir os 4 parafusos do motor passo-a-passo e utilizá-los como pontos de montagem adicionais.

Pode encontrar estes pinos no saco de acessórios no seu pacote LGX™.

Têm uma rosca M3 com 4 mm de profundidade.

* Aviso de compatibilidade:
Cabe ao utilizador informar-se (por ex. perante o vendedor da sua impressora 3D) se o acessório é compatível com o seu sistema. Face ao grande número existente de acessórios diferentes, a todo o tipo de Impressoras 3D, modelos diferentes e costumizações realizadas pelos utilizadores, A Evolt não consegue garantir e não se responsabiliza que qualquer artigo seja ou não compatível com a impressora 3D ou com a configuração do cliente. Conseguimos esclarecer questões de compatibilidade relacionadas com as Prusa pois são as com quais trabalhamos diariamente e também as que comercializamos.
Devido a todos os acessórios diferentes e às suas pequenas variações, tendo em conta a enorme quantidade de possibilidades existentes de combinações diferentes de todo o tipo de impressoras 3D e costumizações realizadas pelos utilizadores, não nos é possível ter conhecimento sobre todas as combinações existentes e não temos forma de garantir que qualquer acessório seja compatível com a sua configuração. O cliente conhece a sua própria configuração e é responsável por fazer um trabalho de pesquisa. Faz parte do hobby e é perfeitamente normal no mundo de makers e de “DIY” encontrar incompatibilidades entre sistemas. Esta probabilidade agrava-se quanto mais complexos ficam os projectos e quanto menos documentação existe. É por isto que recomendamos os utilizadores, independentemente da sua experiência, a juntarem-se a comunidades de makers como Impressão 3D Portugal, onde podem partilhar os seus projectos, pedir assistência e certamente encontrar outros utilizadores que partilham configurações semelhantes, que já passaram por dúvidas semelhantes e podem conseguir ajudar.
